उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | NIDE |
प्रमाणन: | CE |
मॉडल संख्या: | एनडीपीजे-जेवायजेड-27 |
न्यूनतम आदेश मात्रा: | 100 किलोग्राम |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | समुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला |
प्रसव के समय: | 30 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | 10000000 किलोग्राम प्रति माह |
प्रोडक्ट का नाम: | एफ डीएमडी 6630 मोटर इन्सुलेशन सामग्री | रंग: | हरा/नीला/लाल |
---|---|---|---|
के लिए इस्तेमाल होता है: | मोटर स्टेटर आर्मेचर कॉइल वाइंडिंग | प्रकार: | मोटर इन्सुलेशन कागज |
श्रेणी: | एफ | certification: | CE |
हाई लाइट: | डीएमडी मोटर घुमावदार के लिए इन्सुलेशन पेपर,0.1 मिमी मोटर इन्सुलेशन पेपर,0.45 मिमी मोटर इन्सुलेशन पेपर |

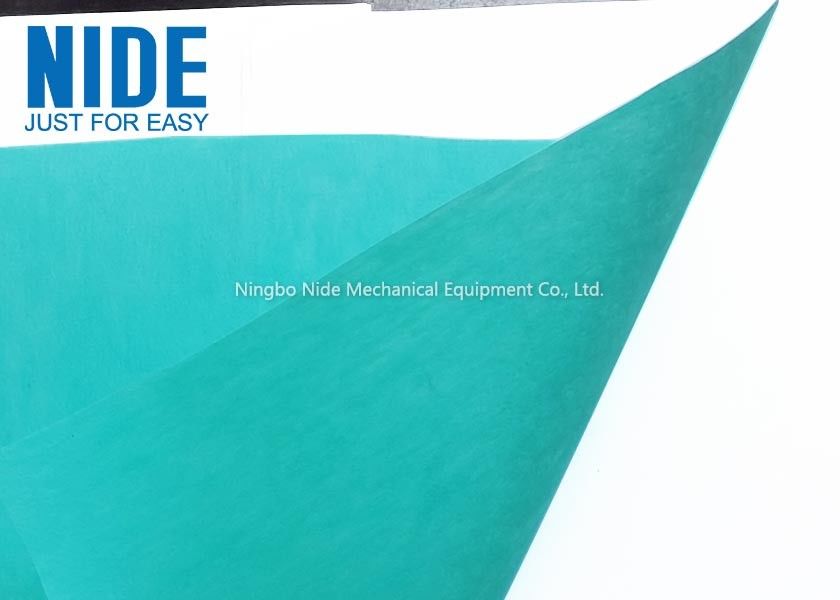

6630/6641 डीएमडी मोटर इन्सुलेशन सामग्री पेपर 0.1-0.45 मिमी
6641 एफ ग्रेड डीएमडी पॉलिएस्टर फिल्म पॉलिएस्टर फाइबर गैर-बुना नरम मिश्रित सामग्री पॉलिएस्टर फाइबर गैर-बुने हुए कपड़े और पॉलिएस्टर फिल्म से बना है।एफ ग्रेड राल द्वारा बंधी तीन-परत मिश्रित सामग्री में तापमान प्रतिरोध रेटिंग 155 डिग्री सेल्सियस है।यह मुख्य रूप से स्लॉट इंसुलेशन, टर्न-टू-टर्न इंसुलेशन, गैसकेट इंसुलेशन, Y2 सीरीज मोटर्स या अन्य लो-वोल्टेज मोटर्स के ट्रांसफॉर्मर इंसुलेशन के लिए उपयोग किया जाता है।इसका उपयोग एफ-क्लास इलेक्ट्रिकल कॉइल इंसुलेशन के लिए भी किया जा सकता है।
उपलब्ध विनिर्देश: 0.15, 0.17, 0.20, 0.25, 0.30, 0.35, 0.38 मिमी
मुख्य तकनीकी संकेतक उदाहरण के तौर पर 0.25 लेते हैं
मोटाई सहनशीलता: 0.04±0.05
≥130 झुकने के बाद ≥150 झुकने के बिना तन्य शक्ति अनुदैर्ध्य
(N/10mm) झुकने≥130 के बिना क्षैतिज झुकने≥120 के बाद
बढ़ाव% अनुदैर्ध्य ≥10 अनुप्रस्थ ≥10
सामान्य परिस्थितियों में आयतन प्रतिरोधकता MΩ.m ≥1.0×10.6, नम ≥1.0×10.4 के बाद
ब्रेकडाउन वोल्टेज सामान्य स्थिति≥10.0 155±2℃≥9.0
थर्मल आसंजन: कोई प्रदूषण नहीं, कोई फोम नहीं, प्रवाह गोंद 180 ± 2 ℃
NIDE ग्राहकों की आवश्यकताओं के अनुसार विभिन्न स्लॉट इंसुलेटिंग सामग्रियों को संसाधित कर सकता है, और विभिन्न ग्रेड, विभिन्न आकारों और आकार के स्लॉट इंसुलेटिंग पेपर, स्लॉट वेजेज और इंसुलेटिंग गास्केट प्रदान कर सकता है।यह सभी प्रकार के ब्रशलेस, स्टेपिंग और सर्वो मोटर्स के स्टेटर स्लॉट इन्सुलेशन के लिए उपयुक्त है, और मैन्युअल एम्बेडिंग द्वारा स्लॉट इन्सुलेशन की मांग को पूरा कर सकता है।
उत्पाद पैरामीटर
प्रोडक्ट का नाम | एफ 6641/6630 डीएमडी मोटर इन्सुलेशन पेपर |
नमूना: | 6641 एफ ग्रेड डीएमडी इन्सुलेशन पेपर |
श्रेणी: | एफ ग्रेड |
रंग: | नीला/हरा/लाल |
मोटाई: | 0.1 ~ 0.5 (मिमी) |
चौड़ाई: | 1030 (मिमी) |
आकार: | 1000 (मिमी) |
मोटाई: | 0.45 (मिमी) |
विशेषताएँ: | अच्छा इन्सुलेशन प्रदर्शन, उच्च तापमान और उच्च दबाव प्रतिरोध |
गर्मी प्रतिरोध: | 130-180 डिग्री |
रिवाज़: | हाँ |
पैकिंग विवरण: | दफ़्ती |
उत्पाद उपयोग
1. मोटर उत्पाद उद्योग: मोटर वाहन जनरेटर, श्रृंखला मोटर्स, गियरबॉक्स मोटर्स, तीन-चरण अतुल्यकालिक मोटर्स, स्टेपिंग सर्वो मोटर्स, घरेलू उपकरण मोटर्स, बिजली उपकरण मोटर्स, स्लॉट इन्सुलेशन, स्लॉट वेज इन्सुलेशन, चरण इन्सुलेशन, इन्सुलेट गास्केट।
2. इलेक्ट्रॉनिक और इलेक्ट्रिकल उद्योग: रोड़े, एलईडी बिजली की आपूर्ति, ट्रांसफार्मर, फिल्टर, ट्रांसफार्मर, इंटर-टर्न गैसकेट इन्सुलेशन।
3. तार और केबल उद्योग: केबल रैपिंग इन्सुलेशन टेप।
कंपनी के पास विभिन्न इंसुलेटिंग फॉर्मिंग सामग्री की गुणवत्ता सुनिश्चित करने के लिए स्लीटिंग, स्टैम्पिंग फॉर्मिंग और परीक्षण उपकरण हैं।
6641 एफ डीएमडी तकनीकी डाटा:
वस्तु | इकाई | पैरामीटर | ||||
द्रव्य का गाढ़ापन | मिमी | 0.13 | 0.15 | 0.18 | 0.20 | 0.23 |
मोटाई विचलन | मिमी | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 |
मात्रात्मक और विचलन | जी / एम 2 | 130±13 | 150±15 | 185±19 | 215±22 | 255±26 |
झिल्ली की मोटाई | मिमी | 0.036 | 0.05 | 0.075 | 0.10 | 0.125 |
तन्यता ताकत
खड़ा
क्षैतिज |
एन / 10 मिमी
एन / 10 मिमी |
≥60
≥40 |
≥90
≥80 |
≥120
≥105 |
≥140
≥120
|
≥180
≥150 |
बढ़ाव
खड़ा
क्षैतिज |
% |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
ब्रेकडाउन वोल्टेज
झुकना नहीं |
के। वी | ≥5 | ≥7 | ≥8 | ≥10 | ≥11 |
सामान्य सामंजस्य | कोई स्तरीकरण नहीं | |||||
थर्मल आसंजन | 180 ± 2 ℃ 10 मिनट | कोई लेयरिंग नहीं, कोई फोमिंग नहीं, कोई ग्लू फ्लो नहीं | ||||
गर्मी प्रतिरोध ग्रेड | कक्षा एफ 155 डिग्री | |||||
रंग | नीला/हरा/लाल |
चित्र प्रदर्शन
इन्सुलेशन सामग्री पूछताछ के लिए आवश्यक जानकारी
यह बेहतर होगा अगर ग्राहक हमें नीचे दी गई जानकारी सहित विस्तृत ड्राइंग भेज सके।
एक।इन्सुलेशन सामग्री प्रकार: इन्सुलेशन पेपर, वेज, (डीएमडी, डीएम, पॉलिएस्टर फिल्म, पीएमपी, पीईटी, एनएचएन, एनएमएन, पीएम, रेड वल्केनाइज्ड फाइबर सहित)
बी।इन्सुलेशन सामग्री आयाम: चौड़ाई, मोटाई, सहनशीलता।
सी।इन्सुलेशन सामग्री थर्मल क्लास: क्लास एफ, क्लास ई, क्लास बी, क्लास एच, क्लास सी
डी।इन्सुलेशन सामग्री का अनुप्रयोग
इ।आवश्यक मात्रा: आम तौर पर इसका वजन
एफ।अन्य तकनीकी आवश्यकता।
मोटर घटक और सहायक उपकरण के बारे में
एनआईडीई कम्यूटेटर, बॉल बेयरिंग, थर्मल प्रोटेक्टर, कार्बन ब्रश, इंसुलेशन पेपर, शाफ्ट, चुंबक, पंखा, मोटर कवर आदि जैसे इलेक्ट्रिक मोटर घटकों की पूरी श्रृंखला की आपूर्ति कर सकता है।
