उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | NIDE |
प्रमाणन: | CE |
मॉडल संख्या: | ND-R2SW02B |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | लकड़ी का मामला जो समुद्री परिवहन के लिए उपयुक्त है |
प्रसव के समय: | 65 कामकाजी दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति वर्ष 120 सेट |
प्रोडक्ट का नाम: | बीएलडीसी आर्मेचर सुई घुमावदार मशीन | रंग: | अनुकूलित |
---|---|---|---|
प्रकार: | स्वचालित | के लिए इस्तेमाल होता है: | बीएलडीसी मोटर बाहरी आर्मेचर रोटर |
रोटर आईडी: | 20-80 मिमी | रोटर ओडी: | 50-120 मिमी |
दक्षता: | 120 आरपीएम | घुमावदार स्टेशन: | दो |
हाई लाइट: | प्रशंसक घुमावदार मशीन,स्वचालित मोटर घुमावदार मशीन |
ब्रशलेस मोटर के लिए 380V स्वचालित BLDC आर्मेचर सुई कॉइल वाइंडिंग मशीन मोटर रोटर सुई वाइन्डर
(1) मशीन प्रेरण:
यह ब्रशलेस मोटर सुई घुमावदार मशीन बीएलडीसी बाहरी आर्मेचर रोटर कॉइल वाइंडिंग के लिए डिज़ाइन की गई है।आर्मेचर कॉइल वाइन्डर डबल-पोजिशन सुई-टाइप बाहरी वाइंडिंग डिज़ाइन को अपनाता है।ग्राहक अपनी आवश्यकताओं के अनुसार पैरामीटर सेट कर सकते हैं, जैसे स्वचालित वाइंडिंग, मल्टी-वायर वाइंडिंग, स्वचालित अनुक्रमण, स्वचालित स्पैनिंग, घुमावदार गति, आदि;प्रत्येक क्रिया चक्र एक ही समय में 2 बीएलडीसी रोटर को हवा देगा। सरल संचालन और उच्च उत्पादन क्षमता।
(2) तकनीकी पैरामीटर:
प्रोडक्ट का नाम: | बीएलडीसी आर्मेचर रोटर कॉइल वाइंडिंग मशीन / सुई वाइन्डर |
प्रकार: | स्वचालित |
बीएलडीसी आर्मेचर आईडी: | 20-80 मिमी (अन्य विशिष्टताओं को विशेष रूप से डिज़ाइन किया जा सकता है) |
बीएलडीसी आर्मेचर ओडी: | 50-120 मिमी (अन्य विशिष्टताओं को विशेष रूप से डिज़ाइन किया जा सकता है) |
BLDC आर्मचर स्टैक की लंबाई: |
10-80 मिमी (मानक स्ट्रोक) 100-200 मिमी (लंबा स्ट्रोक, विशेष अनुकूलन) |
तार दीया।: | 0.5-1.5 मिमी (अन्य विशिष्टताओं को विशेष रूप से डिजाइन किया जा सकता है) |
लागू पोल संख्या: | बहुध्रुवीय |
मोटर वाइंडिंग मेचोड: | सुई घुमावदार |
घुमावदार स्टेशन: | दो |
धुरी गति: | 0--300 आरपीएम (समायोज्य) |
सर्वो तंत्र: |
दो 4.4KW अनुक्रमण मोटर ब्रेक के साथ एक 3KW घुमावदार मोटर 750W या तो दो वायरिंग मोटर |
वोल्टेज: | 380V/50HZ तीन चरण चार तार |
हवा का दबाव: | 0.5--1 एमपीए |
शक्ति: | 20 किलोवाट |
आयाम: | 1200*1360*1800mm (लंबाई * चौड़ाई * ऊंचाई) वायर रैक शामिल नहीं है |
वज़न: | 600 किग्रा |
(3) आवेदन:
मोटर रोटर सुई घुमावदार मशीन एचएम, चिकित्सा उपकरण, घरेलू उपकरणों और इलेक्ट्रिक वाहनों जैसे कई क्षेत्रों में ब्रशलेस मोटर के बाहरी रोटर घुमावदार के लिए उपयुक्त है।
(4) कार्य और विशेषताएं:
1. मोटर सुई घुमावदार मशीन मल्टी-पोल बीएलडीसी आर्मेचर कॉइल वाइंडिंग के लिए उपयुक्त है।मैनुअल लोडिंग और अनलोडिंग, ऑटोमैटिक क्लैम्पिंग, वाइंडिंग और शीयरिंग।
2. फ्रेम मोटा हुआ 4080 एल्यूमीनियम प्रोफाइल को गोद लेता है, और टेबल प्लेट कंपन को अवशोषित करने के लिए कच्चा लोहा को गोद लेती है, यहां तक कि उच्च गति पर घुमावदार होने पर भी कंपन बहुत छोटा होता है।
3. टूलींग और स्थिरता भागों नीचे की स्थिति मोड, स्थिर स्थिति और विश्वसनीय कसने को अपनाते हैं।
4. वायर क्लैम्पिंग और वायर कटिंग, लाइन पार्ट स्ट्रक्चर कॉम्पैक्ट, वायर क्लैम्पिंग और वायर कटिंग एक बार में पूरी हो जाती है।
5. विभिन्न स्टेटर आवश्यकताओं के अनुकूल होने के लिए विभिन्न स्टेटर और वाइंडिंग मापदंडों को एचएमआई के माध्यम से जल्दी से स्विच किया जा सकता है।
6. त्वरित बदलाव-ओवरऑफ टूलिंग;(दक्षता के साथ 20 मिनट)
7. पूर्ण एल्यूमीनियम मिश्र धातु संरक्षण
8. पीएलसी नियंत्रण, गलती प्रदर्शन
9. तार की जकड़न मध्यम है, कोई चोट नहीं, कोई टूट-फूट नहीं, ect।
10. उत्पाद का नमक परीक्षण एक मिनट में 10 एमए के भीतर किया जाता है।
11. उपकरण सुरक्षा सूचकांक: सीई मानक के अनुरूप।
12. दक्षता: 120 रेव / मिनट।
13. बीट: 5 मिनट / बीएलडीसी रोटर।
14. शोर: 60-70 डेसिबल या उससे कम।
(5) चित्र प्रदर्शन

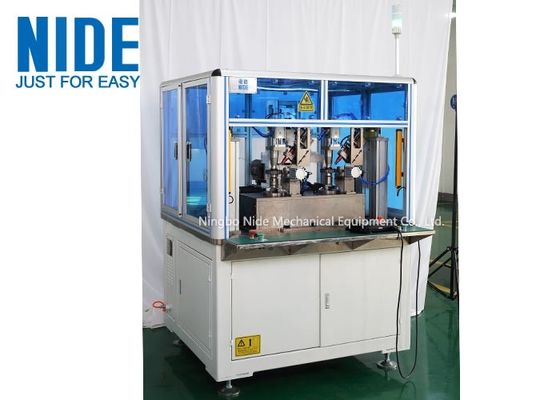

1. बीएलडीसी रोटर सुई घुमावदार मशीन

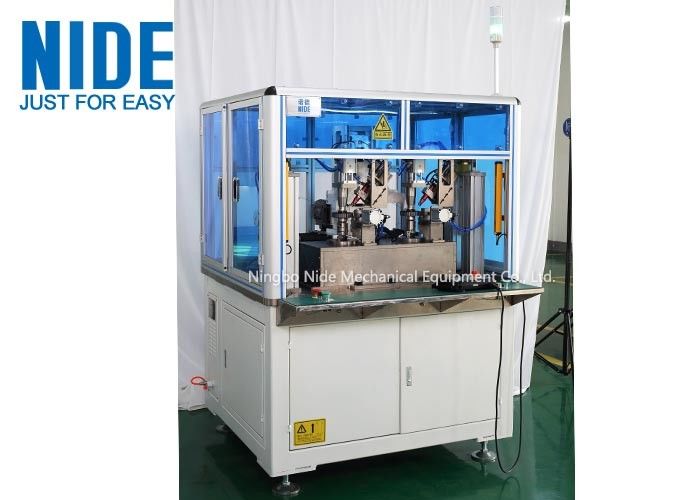

2. बीएलडीसी आर्मेचर सुई घुमावदार मशीन
