ऑटोमैटिक हेयरपिन स्टेटर फोर्मिंग मशीन हेयरपिन मोटर ऑटोमोबाइल ड्राइव मोटर के लिए प्रौद्योगिकी समाधान

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Nide
प्रमाणन:	None
मॉडल संख्या:	एनडी-एचपीएमएल-एसटी030

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	negotiable
पैकेजिंग विवरण:	समुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला
प्रसव के समय:	35 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	प्रति वर्ष 50 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	हेयरपिन स्टेटर कॉइल बनाने वाली वाइंडिंग मशीन	मशीन का आकार:	मध्यम आकार
स्वचालन प्रकार:	पूरी तरह से स्वचालित	वर्किंग स्टेशन:	एकल कार्य स्टेशन
अनुकूलित सेवा:	उपलब्ध
प्रमुखता देना:	हेयरपिन स्टेटर बनाने की मशीन , हेयरपिन मोटर प्रौद्योगिकी समाधान , स्वचालित हेयरपिन स्टेटर बनाने की मशीन

ऑटोमैटिक हेयरपिन स्टेटर फोर्मिंग मशीन हेयरपिन मोटर ऑटोमोबाइल ड्राइव मोटर के लिए प्रौद्योगिकी समाधान

Name: ऑटोमैटिक हेयरपिन स्टेटर फोर्मिंग मशीन हेयरपिन मोटर ऑटोमोबाइल ड्राइव मोटर के लिए प्रौद्योगिकी समाधान
Brand: Ningbo Nide Tech Co., Ltd
SKU: एनडी-एचपीएमएल-एसटी030
Price: negotiable USD
Availability: InStock

हेयरपिन स्टेटर फोर्मिंग मशीन प्रक्रिया विवरण

मुख्य संरचना में शामिल हैंः तार खिलाया तंत्र, सीधीकरण तंत्र, पंचिंग और पेंट हटाने तंत्र, तार रिलीज तंत्र, काटने तंत्र, हेयरपिन कॉइल बनाने तंत्र,अपशिष्ट चूषण तंत्र, तारों की व्यवस्था आदि;

दहेयरपिन स्टेटर बनाने की मशीनमैन्युअल रूप से शुरू किया जाता है और मशीन स्वचालित रूप से सामग्री को उतारने, तांबे के तार को सीधा करने, छिद्रण और पेंट हटाने, निश्चित लंबाई में खिला, 2 डी मोल्डिंग, काटने, 3 डी मोल्डिंग को पूरा करती है,अपशिष्ट चूषण, स्टैम्पिंग और मोल्डिंग, और हेयर पिन संग्रह।

तांबे के तार के रोल का मैन्युअल लोडिंग और अनलोडिंग,

मशीन द्वारा स्वचालित रूप से बनाने,

मोल्ड को मैन्युअल रूप से बदलना।

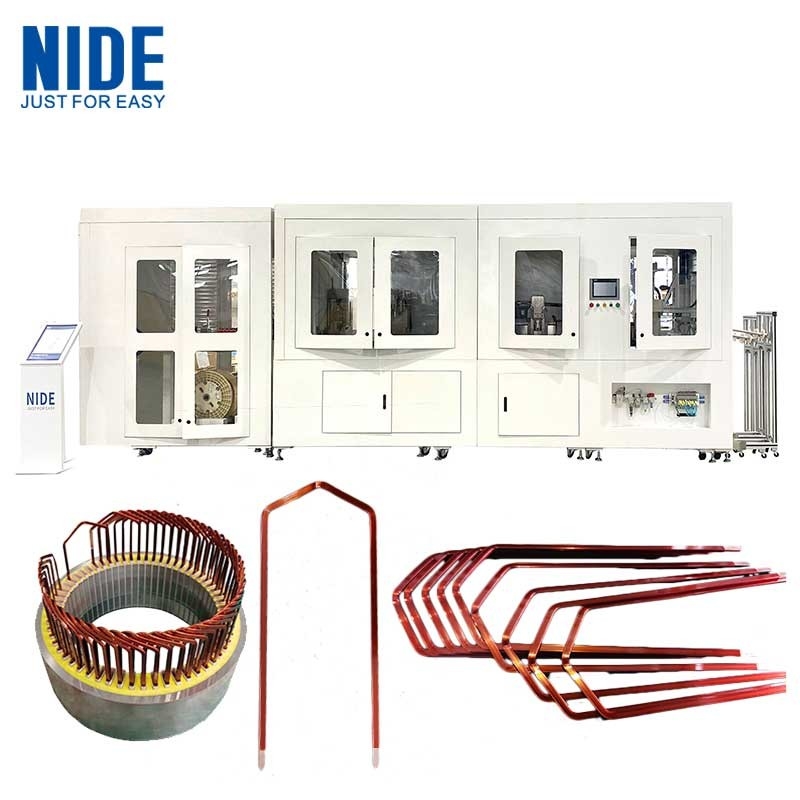

hairpin motor winding machine

हेयरपिन स्टेटर वाइंडिंग प्रक्रिया 5 चरणों में विभाजित हैः

•कोपर वायर को कॉइल से उतारना, सीधी करना और स्टेशन में डालना

•कई स्थानों पर तार से धूप हटाना

•वायर के टुकड़ों को कुछ आवश्यक लंबाई तक काटना

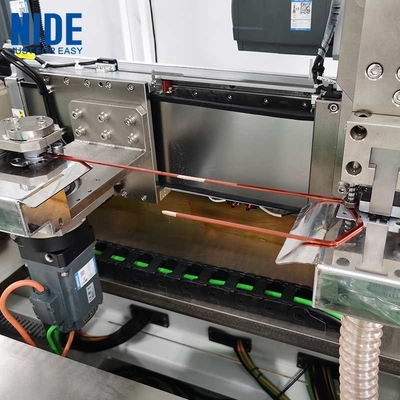

•दो आयामी रूपों को मोड़ना

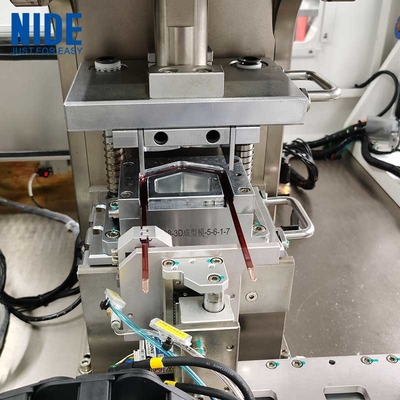

• एक स्थापित मोल्डिंग मर के साथ 3 डी आकार बनाने के लिए, विभिन्न रूपों के लिए विनिमय करने के लिए लचीला

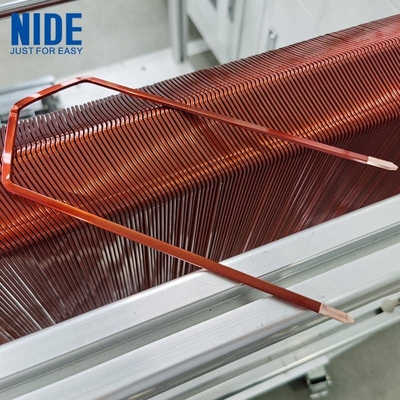

hairpin motor manufacturing technology

हेयरपिन बनाने की तकनीक का गुणवत्ता नियंत्रण

1सर्वो वायर फीडिंग सिस्टम, वायर फीडिंग	सटीकता ≤±0.2mm तक पहुंच सकती है;
2. U आकार के आकार के आकार और सैद्धांतिक डिजिटल मॉडल के बीच विचलनः	पैर की सीधाई ≤0 है।2, मुकुट सहित आर और मुकुट के नीचे 20 मिमी की समोच्च ≤1 है;
3. 2D झुकने कोण	सटीकता ≤0.5° है;
4यू-पिन लाइन का ब्रेकडाउन वोल्टेज	तांबे की तार के प्रतिरोधक वोल्टेज की आवश्यकता का 90% से कम नहीं है (प्रतिरोधक वोल्टेज मूल्य को व्यवहार में सत्यापित करने की आवश्यकता है);
5यू-पिन में कोई असामान्य झुकना, विरूपण या आपस में बुनना नहीं है।
6पेंट हटाने पर कोई अवशेष नहीं होता और मोटाई समान होती है।
