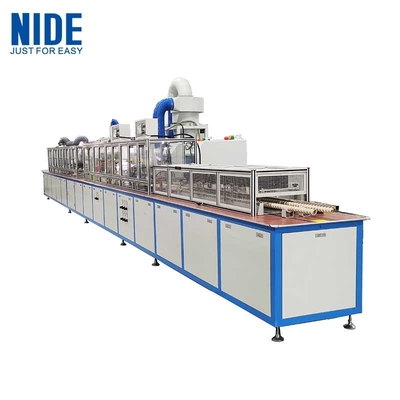

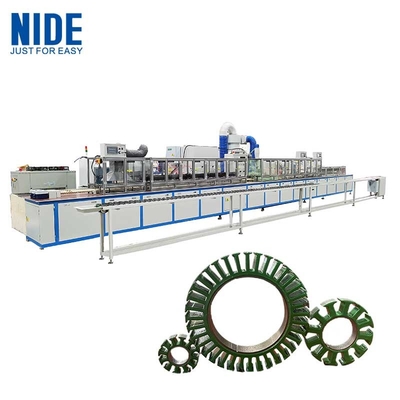

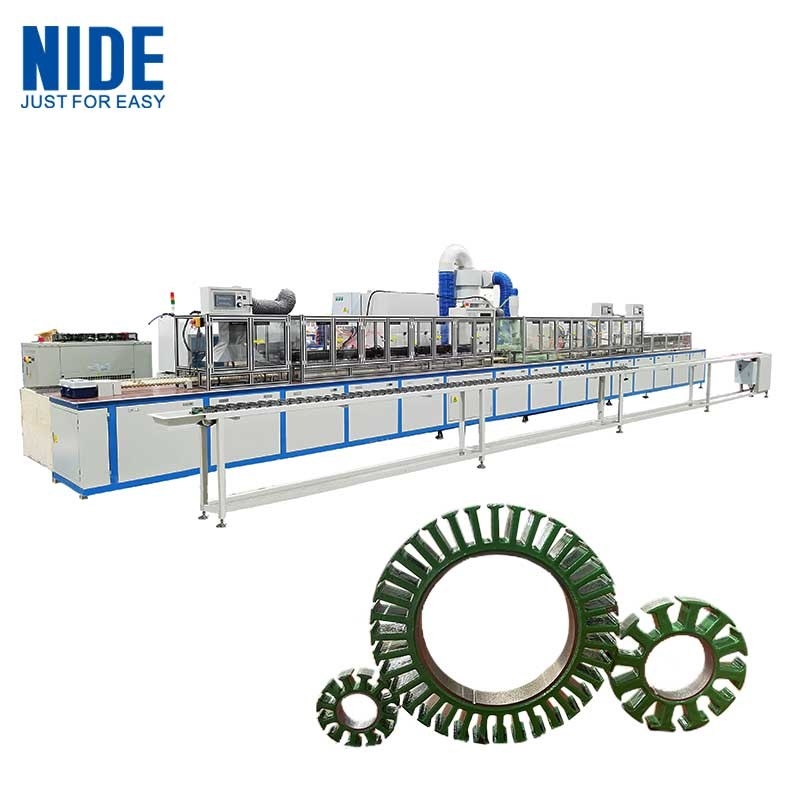

ब्रशलेस मोटर स्टेटर कोर के लिए इलेक्ट्रोस्टैटिक पाउडर इन्सुलेशन कोटिंग ऑटोमैटिक लाइन

1आवेदन

पाउडर कोटिंग मशीन विशेष रूप से माइक्रो मोटर रोटर और ब्रशलेस मोटर स्टेटर स्लॉट इन्सुलेशन पावर कोटिंग के लिए उपयोग की जाती है।यह पारंपरिक इन्सुलेशन पेपर डालने की तकनीक की जगह लेता है और उत्पादन दक्षता में सुधार करता हैयह मोटर के संतुलन, वोल्टेज प्रतिरोध और अन्य विद्युत गुणों में सुधार करता है, और साथ ही आर्मचर वाइंडिंग के घुमाव को भी आसान बनाता है।

2कामकाजी सिद्धांत:

इलेक्ट्रोस्टैटिक द्रवयुक्त बिस्तर कोटिंग प्रक्रिया को अपनाया जाता है, और उच्च आवृत्ति हीटिंग जल्दी से इलाज किया जाता है,ताकि एपोक्सी राल पाउडर पिघल जाए और गर्मी के कारण समतल हो जाए और उच्च गुणवत्ता वाली इन्सुलेशन कोटिंग बनाने के लिए स्टेटर और रोटर की सतह पर चिपके, जो पारंपरिक इन्सुलेशन पेपर की जगह लेता है।

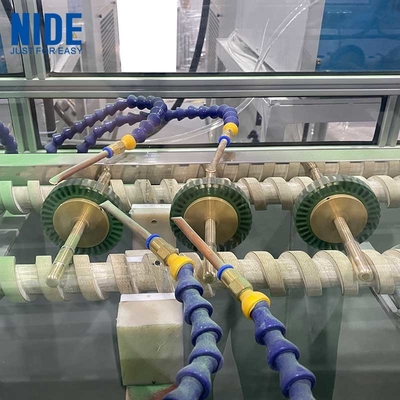

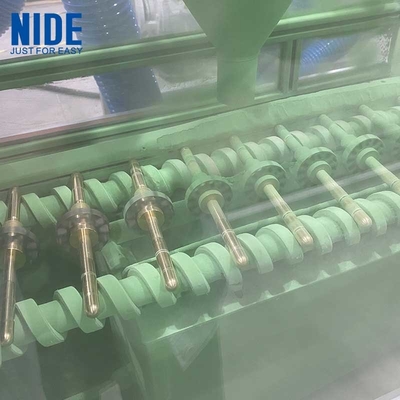

स्टेटर और रोटर को एक पेंच द्वारा द्रवित बिस्तर में ले जाया जाता है। द्रवित बिस्तर में पाउडर को संपीड़ित हवा द्वारा द्रवित किया जाता है और धुआं जैसी स्थिति में तैरता है,और फिर उच्च वोल्टेज स्थैतिक बिजली की कार्रवाई के तहत आर्मचर पर समान रूप से लेपित है. फिर उस पाउडर को हटा दिया जाता है जिसे आर्मचर पर कोटिंग करने की आवश्यकता नहीं होती है। उच्च आवृत्ति हीटिंग को पिघलती है और कोटिंग को ठोस बनाती है,ताकि आर्मचर स्लॉट में एक समान इन्सुलेशन परत हो.

3तकनीकी विशेषताएं:

3.1. उच्च कार्य दक्षता और कम श्रम तीव्रता;

3.2. इन्सुलेशन परत समान है और कोटिंग की मोटाई ग्राहक की आवश्यकताओं के अनुसार समायोजित की जा सकती है;

4. तकनीकी मापदंड:

आयाम (L × W × H): 12300 × 810 × 1470 मिमी

वोल्टेजः तीन चरण 380V, 60HZ

कुल शक्तिः 90 किलोवाट

रोटर के परिवहन की गतिः 0.1 M/min

कोटिंग मोटाईः 0.15 ∼ 0.5 मिमी (पावडर विनिर्देशों के अनुसार)

पाउडर की वसूली दरः 98%

पाउडर परिसंचरण वायु की मात्राः 2500M3/h

5संरचनात्मक विवरण:

मशीन में प्रीहीटिंग और कूलिंग डिवाइस, ट्रांसमिशन डिवाइस, फ्लुइडिज्ड बेड कोटिंग, पाउडर क्लीनिंग डिवाइस, पाउडर रिकवरी डिवाइस, हाई फ्रीक्वेंसी हीटिंग, कूलिंग सिस्टम,फ्रेम और सुरक्षात्मक कवर.

6कोटिंग मोटाई नियंत्रण

6.1एक ही विद्युत स्थैतिक उच्च वोल्टेज के तहत, पेंच की गति को कम करने और पाउडर खिला हवा के दबाव को बढ़ाने से कोटिंग मोटाई बढ़ सकती है।

6.2एक निश्चित पेंच गति पर, इलेक्ट्रोस्टैटिक उच्च दबाव को बढ़ाना और वायु दबाव को द्रवित करना कोटिंग मोटाई को उचित रूप से बढ़ा सकता है,लेकिन यदि विद्युत उच्च दबाव बहुत बड़ा है, यह कोटिंग की समतलता को प्रभावित करेगा।

6.3पाउडर खिलाती हवा का दबाव बहुत बड़ा नहीं होना चाहिए, अन्यथा पाउडर बह जाएगा।

7ताप ताप नियंत्रण

7.1 उच्च आवृत्ति आउटपुट शक्ति को आर्मचर के आकार और पाउडर हीटिंग आवश्यकताओं के अनुसार समायोजित करें.

7.2 समायोजन के बाद, कृपया डेटा रिकॉर्ड करें और इच्छा के अनुसार मापदंडों को न बदलें।
