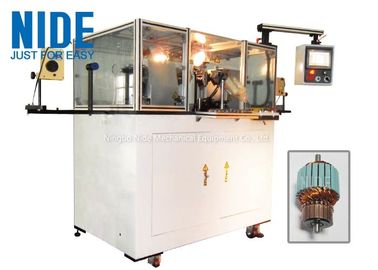

ऑटोमोबाइल मोटर उद्योग आर्मेचर कुंडल उपकरण / रोटर कुंडल घुमावदार मशीन

बिक्री के लिए स्वचालित आर्मेचर वाइंडिंग मशीन / फ्लायर वाइंडिंग मशीन

NIDE आर्मेचर वाइंडिंग मशीन, स्टेटर वाइंडिंग मशीन, ब्रशलेस / BLDC वाइंडिंग मशीन, कॉइल वाइंडिंग मशीन, सुई वाइंडिंग मशीन आदि सहित विभिन्न प्रकार की मोटर वाइंडिंग मशीनों का उत्पादन और निर्माण करता है।

यह स्वचालित आर्मेचर वाइंडिंग मशीन संचालित करने में आसान है और विभिन्न आर्मेचर आकारों के लिए डिज़ाइन की गई है।यह उच्च कुशल औद्योगिक स्वचालन प्रौद्योगिकी को अपनाता है, उत्पादन क्षमता बढ़ाता है और मोटर निर्माताओं के लिए श्रम कोट बचाता है।आर्मेचर वाइंडिंग मशीन न केवल स्वचालित रूप से व्यक्तिगत वाइंडिंग के लिए उपयुक्त है, बल्कि आर्मेचर के स्वचालित वाइंडिंग बैच के लिए भी उपयुक्त है।

आर्मेचर वाइंडिंग मशीन आवेदन:

स्वचालित आर्मेचर वाइंडिंग मशीन का उपयोग स्वचालित रूप से घुमावदार हुक प्रकार कम्यूटेटर आर्मेचर या झुके हुए स्लॉट वाले आर्मेचर में किया जाता है।
और यह घरेलू उपकरणों, बिजली उपकरण और ऑटोमोबाइल मोटर उद्योग, डीसी मोटर, आदि में उपयोग किए जाने वाले विभिन्न प्रकार के मध्यम और बड़े तार व्यास मोटर आर्मेचर को घुमाने के लिए डिज़ाइन किया गया है।

आर्मेचर वाइंडिंग मशीन फंक्शन और फ़ीचर:

1. आर्मेचर वाइंडिंग मशीन आर्मेचर कॉइल्स की एक विविध श्रेणी को घुमावदार करने के लिए एक सार्वभौमिक मशीन है, और स्वचालित वायर हुकिंग, कटिंग और इंडेक्सिंग की सुविधा प्रदान करती है।

2. आर्मेचर कॉइल वाइन्डर न केवल व्यक्तिगत वाइंडिंग के लिए, बल्कि आर्मेचर के बैच वाइंडिंग के लिए भी उपयुक्त है।

3. आर्मेचर व्यास और रोटर स्टैक की लंबाई के अनुसार, कॉपर वायर गाइडिंग डिवाइस सेट करने के लिए सरल और त्वरित है।

विभिन्न प्रकार के आर्मेचर के लिए 4.100 मेमोरी पैरामीटर सेटिंग

5. काउंटर को फॉरवर्ड और रिवर्स वाइंडिंग दोनों के लिए स्विच किया जा सकता है।

6. सिलेंडर स्वचालित रूप से आर्मेचर को व्यक्त करता है।

7. यह आसान और तेज स्थिरता और मोल्ड बदल रहा है।टूलींग परिवर्तन का समय लगभग 5 मिनट है।

8. पूर्व-निर्धारित घुमावों की संख्या तक पहुंचने के बाद, घुमावदार मशीन स्वचालित रूप से बंद हो जाती है।

9. लीवर स्टॉप स्विच के माध्यम से आर्मेचर वाइंडिंग मशीन को वाइंडिंग चक्र के दौरान रोका जा सकता है।

10.पासवर्ड सेटिंग आसानी से टाइप सेटिंग परिवर्तन से बच सकती है।

11. उच्च प्रभावी औद्योगिक स्वचालन प्रौद्योगिकी

12.I/O टेस्ट टच स्क्रीन से किया जा सकता है,

13. प्रत्येक स्लॉट में अलग घुमावदार मोड़ और हुकिंग परिवर्तन सेट किया जा सकता है।

14. पूरी प्रक्रिया गतिशील रूप से और ध्वनि-प्रकाश अलार्म फ़ंक्शन के साथ प्रदर्शित होती है।

15.ऑपरेटर एक ही समय में कई मशीनों को संभाल सकता है जिससे उत्पादन क्षमता बढ़ती है और श्रम लागत की बचत होती है।

आर्मेचर वाइंडिंग मशीन मुख्य विन्यास:

1.एल्यूमीनियम मिश्र धातु कवर

2. आयातित कार्बनिक ग्लास

3. बहुत मजबूत संरचना।

4. स्थिर, बोलबाला-सबूत स्थिरता और तार सुरक्षा प्रणाली,

5. वाइंडिंग और एंगल को नियंत्रित करने के लिए 3 सेट एसी सर्वो मोटर को एडाप्ट करता है।

6. उपयोगकर्ता कंप्यूटर इंटरफ़ेस स्पर्श मेनू के साथ है, उपयोगकर्ता संपादित कर सकता है, संशोधित कर सकता है, डेटा सहेज सकता है, और पासवर्ड नियंत्रण भी उपलब्ध है।

आर्मेचर वाइंडिंग मशीन तकनीकी पैरामीटर:

आर्मेचर वाइंडिंग मशीन उत्पादकता:

उदाहरण के लिए: 12 स्लॉट के लिए, 0.38 मिमी तार व्यास, 24 बार कम्यूटेटर आर्मेचर।इसमें केवल 22 सेकंड/पीसी . लगते हैं

आर्मेचर वाइंडिंग मशीन को कैसे संचालित करें

1. आर्मेचर को मैन्युअल रूप से चक मैकेनिज्म में रखें।

2. स्टार्ट बटन दबाएं, सिलेंडर आर्मेचर को स्वचालित रूप से सही स्थिति में धकेलता है।

3. मशीन स्वचालित रूप से घुमावदार घुमावदार होने लगती है,

4. पूरी हो चुकी वाइंडिंग आर्मेचर को हाथ से निकाल लें।

आर्मेचर घुमावदार मशीन चित्र:

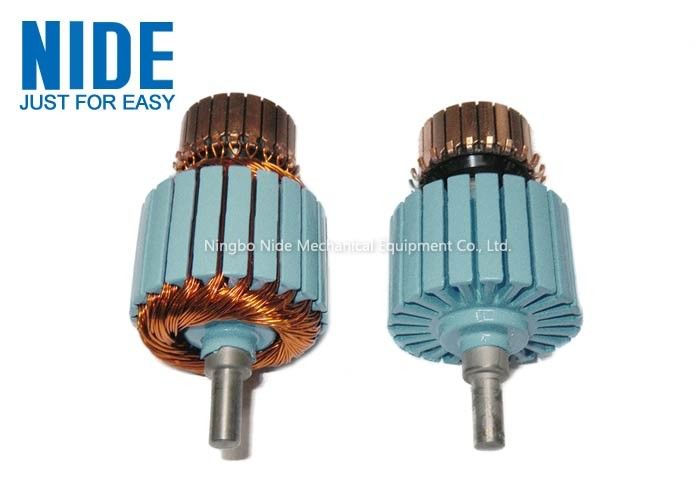

1. कॉइल वाइंडिंग के बाद मोटर आर्मेचर शो

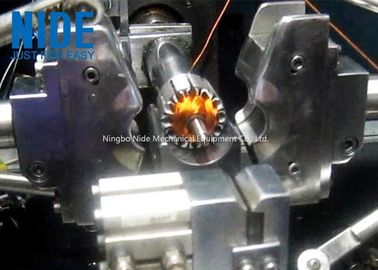

2. मोटर घुमावदार मशीन काम करने की प्रक्रिया शो

आर्मेचर वाइंडिंग मशीन वीडियो

  https://youtu.be/Y_QEw1nUo68
