उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | NIDE |
प्रमाणन: | CCC |
मॉडल संख्या: | एनडी-जेडजेडएक्स-5आर |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | USD(0~150000) per set |
पैकेजिंग विवरण: | समुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला |
प्रसव के समय: | 120 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | 12 लाइन |
नाम: | आर्मेचर निर्माण उत्पादन लाइन | के लिए इस्तेमाल होता है: | मोटर आर्मेचर रोटर उत्पादन |
---|---|---|---|
रंग: | RAL9010 या ग्राहक की आवश्यकता के अनुसार | प्रकार: | पूरी तरह से स्वचालित |
हाई लाइट: | इलेक्ट्रिक मोटर उत्पादन लाइन,इलेक्ट्रिक मोटर असेंबली लाइन |

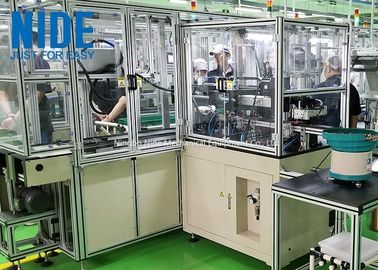

स्वनिर्धारित पूरी तरह से ऑटो मोटर आर्मेचर रोटर उत्पादन असेंबली लाइन
I. आर्मेचर रोटर उत्पादन लाइन परिचय:
यह स्वचालित उत्पादन असेंबली लाइन मोटर रोटार के निर्माण उत्पादन के लिए उपयोग की जाती है (कम्यूटेटर हुक या नाली हो सकते हैं)।
स्वचालित मोटर आर्मेचर मैन्युफैक्चरिंग लाइन को बेल्ट कन्वेयर लाइन द्वारा प्रेषित किया जाता है, और आगे और पीछे की मशीनों को बुद्धिमान स्वचालित उत्पादन का एहसास करने के लिए एक पूर्व निर्धारित संचार प्रोटोकॉल के अनुसार जोड़ा जा सकता है, और वर्कपीस ट्रांसफर, लोडिंग और अनलोडिंग, डिटेक्शन और प्रोडक्शन प्रोसेस ट्रांसफर मानवीय हस्तक्षेप के बिना पूरा किया जा सकता है।
मोटर रोटर प्रोडक्शन असेंबली लाइन में मुख्य ऑपरेटिंग टेबल (ऊपरी और निचले फीड पोर्ट सहित), रोटर शाफ्ट प्रेसिंग मशीन, रोटर कम्यूटेटर प्रेसिंग मशीन, ऑटोमैटिक रोटर इंसुलेशन पेपर इंसर्शन, डबल फ्लायर्स आर्मटूर रोटर कॉइल वाइंडिंग मशीन शामिल हैं। और पूरी तरह से स्वचालित रोटर कम्यूटेटर स्पॉट वेल्डर, स्वचालित रोटर स्लॉट वेज इंसर्शन मशीन, आर्मेचर रोटर कम्यूटेटर टर्निंग मशीन, आर्मेचर रोटर डिबुरिंग मशीन, पूरी तरह से स्वचालित रोटर एकीकृत परीक्षण मशीन।
ये मशीनें बेल्ट कन्वेयर के माध्यम से एक स्वचालित रोटर उत्पादन लाइन बनाती हैं।
वर्कपीस को कंसोल से प्रोडक्शन लाइन में रखा गया है।
पूरी उत्पादन लाइन संबंधित प्रक्रिया के अनुसार संबंधित प्रक्रिया को पूरा करेगी।
अंत में, पूर्ण वर्कपीस को हटाने के लिए इसे वापस निचले बंदरगाह पर पुनर्नवीनीकरण किया जाएगा।
प्रत्येक प्रक्रिया उपकरण में अलग सेटिंग, प्रदर्शन, संचालन, ध्वनि और प्रकाश अलार्म जैसे कार्य होते हैं।
द्वितीय.प्रदर्शन और विशेषताएं
1. इस स्वचालित रोटर निर्माण उत्पादन लाइन में आर्मेचर शाफ्ट प्रेसर, आर्मेचर रोटर कम्यूटेटर प्रेस, रोटर इंसुलेशन पेपर ऑटोमैटिक इंसर्टर, डबल फ्लाई फोर्क आर्मेचर रोटर वाइन्डर, पूरी तरह से स्वचालित रोटर कम्यूटेटर स्पॉट वेल्डर, ऑटोमैटिक आर्मेचर रोटर स्लॉट वेज इंसर्टर, रोटर कम्यूटेटर फिनिशिंग टर्निंग मशीन शामिल हैं। , रोटर कम्यूटेटर डिबुरिंग मशीन, और पूरी तरह से स्वचालित आर्मेचर रोटर परीक्षण मशीन।
2. पूरा रोटर विनिर्माण लाइन उपकरण स्वचालित रूप से कनेक्ट या स्वतंत्र रूप से संचालित किया जा सकता है।
3. उन्नत और परिष्कृत मेजबान निर्माण प्रौद्योगिकी विभिन्न प्लानर विन्यासों की एक किस्म के लिए एक शक्तिशाली बेल्ट कन्वेयर सिस्टम के साथ संयुक्त।
4. इसमें सादगी, लचीलापन, उच्च दक्षता और विश्वसनीयता के फायदे हैं, जो जनशक्ति को बहुत बचा सकते हैं, श्रम तीव्रता को कम कर सकते हैं और उत्पादन और गुणवत्ता में प्रभावी ढंग से सुधार कर सकते हैं।
5. उच्च शक्ति सभी एल्यूमीनियम फ्रेम संरचना, सरल और सुरुचिपूर्ण उपस्थिति।
6. मुख्य ऑपरेशन कंसोल पूरे उत्पादन प्रणाली पर केंद्रीकृत प्रदर्शन निगरानी और पूछताछ कर सकता है, और मैन्युअल इनपुट निर्देशों द्वारा उत्पाद की प्रक्रिया की स्थिति को पढ़ और लिख सकता है, जो उत्पाद को संसाधित करने की प्रक्रिया को बदल सकता है, और ऑपरेशन अधिक है मानवकृत।
7. वायवीय संदेश लाइन की तुलना में, संचरण क्षमता अधिक है, शोर छोटा है, और परिवहन के दौरान वर्कपीस क्षतिग्रस्त नहीं है;बुद्धिमान पहचान प्रणाली के साथ संयुक्त बेल्ट संदेश संरचना हार्डवेयर और सॉफ्टवेयर से लचीलेपन का एहसास करती है, और तारों को अधिक लचीला और विविध बनाती है।
8. संपूर्ण रोटर निर्माण लाइन स्वचालित पहचान नियंत्रण प्रणाली को अपनाती है।प्रत्येक प्रक्रिया स्वचालित रूप से वर्कपीस की मशीनिंग स्थिति को पढ़, लिख और पहचान सकती है, ताकि लाइन बॉडी जटिल और विविध उत्पादन प्रक्रिया आवश्यकताओं को बेहतर ढंग से अनुकूलित कर सके।
9. उत्पाद प्रकार, तकनीकी संकेतक और उत्पादन आवश्यकताओं जैसी वास्तविक स्थितियों के अनुसार ग्राहक विभिन्न मॉडलों को अत्यधिक कुशल और व्यावहारिक स्वचालित उत्पादन लाइन में कॉन्फ़िगर कर सकते हैं।
III. मुख्य उपकरण पैरामीटर
हम ग्राहकों की जरूरतों के अनुसार मशीन को अनुकूलित कर सकते हैं, अगर आपको इसकी आवश्यकता है तो कृपया हमसे संपर्क करें।
ए।ऑटो आर्मेचर रोटर कम्यूटेटर दबाने वाली मशीन पैरामीटर
प्रोडक्ट का नाम | मोटर आर्मेचर कम्यूटेटर दबाने वाली मशीन |
आर्मेचर ओडी: | 20-60 मिमी |
दस्ता ओडी: | 3-15 मिमी |
बरछे की लंबाई: | 32-250 मिमी |
आर्मेचर स्लॉट संख्या: | 8-24 स्लॉट |
कम्यूटेटर ओडी: | 8-40 मिमी |
गति आयाम मॉडुलन: | 0-670 हर्ट्ज |
वायु स्रोत: | 6-6 किग्रा/सेमी2 |
कुल शक्ति: | 1.0 किलोवाट |
शक्ति का स्रोत: | AC220V, 50/60 हर्ट्ज |
वज़न: | लगभग 400Kg |
आयाम: | 910*880*1300mm |
बी।डबल फ्लायर वाइन्डर आर्मेचर कॉइल वाइंडिंग मशीन पैरामीटर
प्रोडक्ट का नाम | आर्मेचर रोटर कॉइल वाइंडिंग मशीन |
तार का व्यास: | 0.25 ~ 1 मिमी |
आर्मेचर ओडी: | 20 ~ 60 मिमी |
आर्मेचर स्टैक लंबाई: | 10 ~ 60 मिमी |
स्लॉट प्रकार: | सीधे स्लॉट (36 स्लॉट से अधिक नहीं) |
आर्मेचर स्लॉट संख्या: | विषम, सम स्लॉट |
गिनती रेंज: | 0~9999 |
कम्यूटेटर व्यास: | 18 ~ 40 मिमी |
फ्लाई कांटा गति: | 0 ~ 3000 आरपीएम |
अनुक्रमण गति: | 0 ~ 3000 आरपीएम |
कार्रवाई प्रक्रिया: | एकल क्रिया, स्वचालित |
हवा का दबाव : | 4~6 किग्रा/सेमी2, 0.5-0.7MPa |
मशीन की शक्ति: | 4 किलोवाट |
तापमान: | -10 ~ 40ºC |
नमी: | 40~90% |
बिजली की आपूर्ति: | 3 चरण 380V ± 10% 50/60 हर्ट्ज |
कुल वजन: | लगभग 1,180 किलोग्राम |
आयाम: | 2000 (लंबाई) × 1300 (चौड़ाई) × 1800 (ऊंचाई) मिमी 3 |
उत्पादन क्षमता: | 800-900 सेट/वर्ग (12 स्लॉट 24हुक, 20 टर्न के आधार पर परिकलित) |
सी।पूरी तरह से ऑटो मोटर आर्मेचर कम्यूटेटर स्पॉट वेल्डिंग मशीन पैरामीटर
प्रोडक्ट का नाम | आर्मचर कम्यूटेटर हॉटस्टैकिंग मशीन |
लोड करने की विधि: (निम्न तीन विधियों में से किसी एक को चुनें) |
1. मैन्युअल रूप से लोडिंग / अनलोडिंग |
अनुक्रमण विधि: | सर्वो अनुक्रमण |
कम्यूटेटर प्रकार: | हुक या रिसर |
तार का व्यास: | 0.2 मिमी-1.0 मिमी |
आर्मेचर व्यास: | 20 मिमी -60 मिमी |
आर्मेचर स्टैक लंबाई: | 10 मिमी -60 मिमी |
बरछे की लंबाई: | 50 मिमी-250 मिमी |
कम्यूटेटर व्यास: | 10 मिमी -40 मिमी |
शाफ्ट परिधि: | 3mm-17 मिमी |
कम्यूटेटर हुक/राइजर नंबर: | 3 |
शून्य खोज विधि: | स्थिति के लिए मैन्युअल रूप से आर्मेचर, सिलेंडर ड्राइव एक ब्लॉक रखें |
दबाव नियंत्रण विधि: | स्प्रिंग + सिलेंडर + प्रेशर डिटेक्शन |
वेल्डिंग सिर ठंडा करने की विधि: | पानी ठंढा करना |
पैमाना सेटिंग: | टच स्क्रीन और पावर स्रोत पर सेट, पैरामीटर भी सेट किया जा सकता है |
शक्ति स्रोत नियंत्रण विधि: | क्लोज लूप फीडबैक, उच्च सटीकता, उलटा |
संपीड़ित हवा का दबाव: | 4kg/cm2-6kg/cm2 |
वेल्डिंग स्रोत शक्ति: | तीन चरण AC380V ± 10% 50HZ 40KW |
वाटर कूलर पावर: | तीन चरण AC380V ± 10% 50HZ |
मशीन वजन: | 800 किग्रा (संदर्भ के लिए) |
आयाम: | 785 (एल) x 910 (डब्ल्यू) x 2100 (एच) मिमी 3 (संदर्भ के लिए) |
IV. मुख्य उपकरण चित्र प्रदर्शन
1. डबल फ्लायर आर्मेचर रोटर कॉइल वाइंडिंग मशीन
2. आर्मेचर कम्यूटेटर स्पॉट वेल्डर हॉट स्टेकिंग मशीन
3. आर्मेचर रोटर कम्यूटेटर टर्निंग मशीन
